Ротационно-динамический дефлектор ROTADO

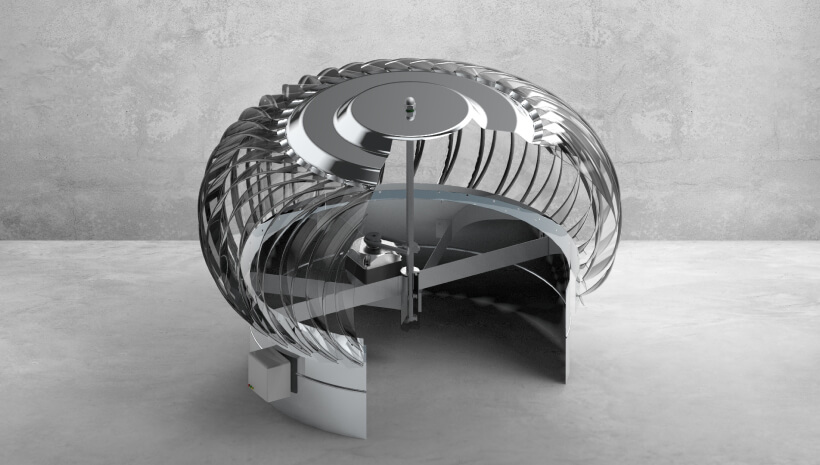

Устройство представляет собой ротационный дефлектор, оснащенный электродвигателем для передачи вращения вала активной головки и системой автоматического управления. В состав автоматики входит: шкаф автоматики, электронный блок управления (ЭБУ), датчик частоты вращения и датчик температуры.

Назначение и принцип работы

Принцип работы ротационно-динамического дефлектора заключается в поддержании постоянного расхода воздуха в различные периоды времени года и при различных погодных условиях. В дефлекторе установлены датчик частоты вращения и датчик температуры электродвигателя. Датчик частоты вращения считывает обороты и передает информацию электронному блоку управления, который при недопустимой скорости вращения запускает электродвигатель. Двигатель разгоняет активную головку с ротационными лопастями до заданных оборотов и останавливается, переходя в "режим ожидания". Датчик температуры измеряет температуру электродвигателя и предупреждает о возникновении нештатных ситуаций (перегрев, работа при повышенной нагрузке) и оповещает об этом электронный блок управления, который передает информацию в виде световой индикации.


Ротационно-динамический дефлектор

Основные технические характеристики

Ротационно-динамический дефлектор

D, мм
D1, мм
b, мм
h, мм
Масса
Мощность двигателя
Напряжение
Среднесуточное потребление
Производительность
Характеристики
РДД-300
D, мм
300 мм
D1, мм
440 мм
b, мм
100 мм
h, мм
370 мм
Масса
6 кг
Мощность двигателя
18 Вт
Напряжение
220 В
Среднесуточное потребление
0,84 кВт
Производительность
200-400, 2,4 Па
РДД-315
D, мм
315 мм
D1, мм
440 мм
b, мм
100 мм
h, мм
370 мм
Масса
6 кг
Мощность двигателя
18 Вт
Напряжение
220 В
Среднесуточное потребление
0,84 кВт
Производительность
270-500 2,8 Па
РДД-355
D, мм
355 мм
D1, мм
440 мм
b, мм
100 мм
h, мм
370 мм
Масса
6 кг
Мощность двигателя
18 Вт
Напряжение
220 В
Среднесуточное потребление
0,84 кВт
Производительность
270-600 3,8 Па
РДД-400
D, мм
400 мм
D1, мм
500 мм
b, мм
200 мм
h, мм
450 мм
Масса
8 кг
Мощность двигателя
25 Вт
Напряжение
220 В
Среднесуточное потребление
1,08 кВт
Производительность
300-800 5,1 Па
РДД-500
D, мм
500 мм
D1, мм
600 мм
b, мм
200 мм
h, мм
430 мм
Масса
8 кг
Мощность двигателя
25 Вт
Напряжение
220 В
Среднесуточное потребление
1,08 кВт
Производительность
450-1000 7 Па
РДД-600
D, мм
600 мм
D1, мм
800 мм
b, мм
250 мм
h, мм
600 мм
Масса
12 кг
Мощность двигателя
34 Вт
Напряжение
220 В
Среднесуточное потребление
1,32 кВт
Производительность
600-1250 8,4 Па
РДД-680
D, мм
680 мм
D1, мм
800 мм
b, мм
250 мм
h, мм
600 мм
Масса
12 кг
Мощность двигателя
34 Вт
Напряжение
220 В
Среднесуточное потребление
1,32 кВт
Производительность
700-1450 9,2 Па
РДД-800
D, мм
800 мм
D1, мм
950 мм
b, мм
250 мм
h, мм
600 мм
Масса
12 кг
Мощность двигателя
34 Вт
Напряжение
220 В
Среднесуточное потребление
1,32 кВт
Производительность
800-1850 11,7 Па
