Вентиляция спортзала

Автор: Михаил Захаров


Сегодня предлагаю рассмотреть вентиляцию тренажерного зала. Исходными данными для вентиляции были пожелания заказчика:

  • Бюджет, как всегда, ограничен;
  • Сделать нужно, чтобы работало хорошо;
  • Ну, и, конечно, классическое “быстро”.


Приток было решено не делать ввиду ограниченности бюджета. Для создания хорошей вытяжки в достаточном объеме установили две ротационные вентиляционные турбины «Турбодефлектор» из оцинкованной стали. Установили их на плоские основания уже имеющихся кирпичных вентиляционных каналов.

Подбор ротационной вентиляционной турбины «Турбодефлектор»

Исходные данные

Тренажерный зал площадью 154 м2;
Количество одновременно занимающихся 37 чел.;

Определим объем воздуха, который требуется удалить

Норма воздухообмена на одного занимающегося 80 м3/ч;
Таким образом, объем воздуха, который требуется удалить из тренажерного зала, составит:
37 чел. х 80 м3/ч = 2960 м3/ч.

Подберем ротационную вентиляционную турбину «Турбодефлектор»

  1. Определим среднюю скорость ветра для г.Чебоксары. Среднюю скорость ветра возьмем из СП 131.13330.2012 “Строительная климатология”. (Таблица 3.1, Столбец 19) (скачать СП). Для города Чебоксары средняя скорость ветра составляет 5 м/с.

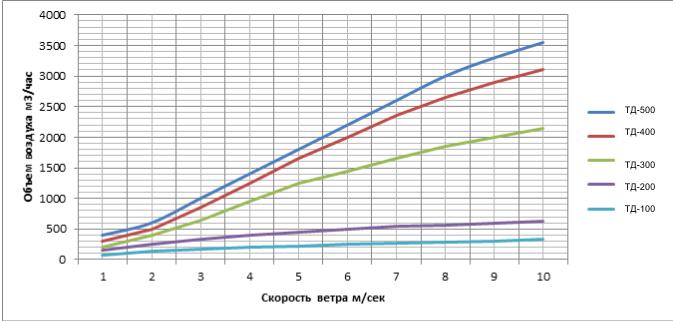

  2. На основании графика зависимости производительности ротационной вентиляционной турбины «Турбодефлектор» и скорости ветра выбираем наиболее подходящий «Турбодефлектор» ТД-500.

    3. graph.jpg

    При скорости ветра 5 м/с его производительность составит около 1750 м3/ч.

    Находим требуемое количество ротационных вентиляционных турбин «Турбодефлектор». Для этого разделим объем воздуха, который требуется удалить из помещения, на производительность одного ТД-500:

    2960/1750 = 1,7

    Округляем до целого. Таким образом, для вентиляции тренажерного зала требуется два ТД-500.

  3. Выберем материал

    4. Поскольку удаляемый воздух не является агрессивной средой, а также ввиду ограниченности бюджета, на данном объекте  допустима установка Турбодфелктора из оцинкованной стали.


Для вентиляции тренажерного зала требуется две ротационные вентиляционные турбины «Турбодефлектор» ТД-500 из оцинкованной стали.
